我們接到一位長期客戶的電話，水電站安裝進行咨詢。這是對如何使用標準Easy Laser?精密對準工具進行平面度測量的簡短回顧，我們能夠幫助調試工程師糾正錯誤，并在渦輪機安裝后避免進一步的問題。
1、水力發電廠

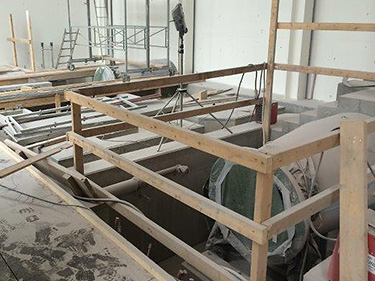

在這種情況下，發電廠是一個有兩個臥式渦輪機的小型發電廠。手頭的案例要求測量入口法蘭的平面度以及連接到渦輪機的兩個出口法蘭的平面性和平行度。
在安裝過程中，渦輪機大廳右側的管道必須重新定位，因此必須檢查法蘭的平整度，以及與第二個法蘭的平行度，并可能在渦輪機引入之前進行校正。這通常是通過鋼琴線或光學經緯儀設備來完成的。由于這種測量需要更高的精度；選擇精密激光對準作為替代方法。
2、從入口側開始

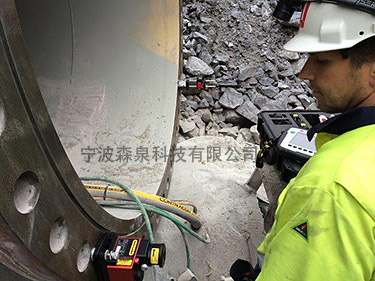

我們首先使用標準的Easy Laser?E910法蘭平面度系統測量了入口側法蘭的平面度。將激光發射器連接到法蘭上，我們可以在法蘭周圍測量多達900個點。這讓我們可以檢查平整度，也可以檢查錐度。
3、更大的挑戰：出口

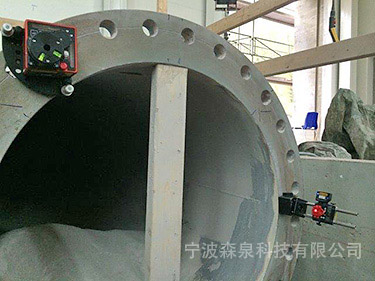

出口方面帶來了更多的挑戰。傳統上，我們會使用棱鏡來測量兩個法蘭的平行度，然后像入口外殼一樣首先測量平面度。在這種情況下，兩個法蘭/管道的偏移量約為兩米，這使得設置更加復雜。但普洛斯珀有一個想法：移動建筑中的兩個參考點，他可以設置兩個與兩個法蘭平行的新參考點，然后壓入其中檢查兩個法蘭之間的平行度。將激光器設置在水平面上，并切入兩個新的參考點，我們可以使用法蘭上的四個點來檢查與第二個法蘭的水平和垂直平行度。

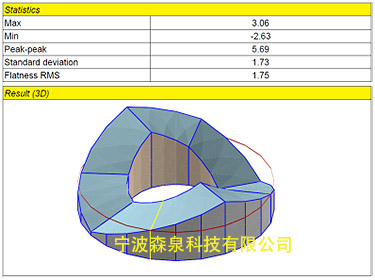

4、結果
出口側的法蘭均超出公差。根據測量數據，決定聯系現場加工承包商來糾正法蘭。使用Easy laser?E910等高精度激光對準系統，客戶能夠節省寶貴的時間。如果渦輪機在修正之前被引入，該項目將出現重大延誤。Easy Laser?系列精密對準工具用途極其廣泛，在有能力的技術人員手中，幾乎可以克服任何障礙。
