三坐標測量機 粗糙度儀 輪廓度儀的差別

1、關于輪廓儀與粗糙度儀
輪廓儀與粗糙度儀不是同一種產品，輪廓儀主要功能是測量零件表面的輪廓形狀，比如：汽車零件中的溝槽的槽深、槽寬、倒角（包括倒角位置、倒角尺寸、角度等），圓柱表面素線的直線度等參數?？傊喞獌x反映的是零件的宏觀輪廓。粗糙度儀的功能是測量零件表面的磨加工/精車加工工序的表面加工質量，通俗地講，就是零件表面加工得光不光（粗糙度老國標叫光潔度），即粗糙度反映的是零件加工表面的微觀情況。

輪廓儀以適應平面、內外圓柱面、圓錐面、球面、曲面、小孔、溝槽等形狀的工件表面測量， 測量迅速方便， 且精度較高

輪廓度儀測量功能：

尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑

夾角：包含水平角、垂直角、夾角

位置公差：包含平行度、垂直度

形狀公差：包含直線度、凸度、圓弧輪廓度

輔助生成：包含輔助點、輔助線、輔助圓

粗糙度分析：Ra、Ramax、Ramin、Rasd、Rp、Rpmax、Rpmin、Rpsd、Rv、Rvmax、Rvmin、Rvsd、Rz、Rzmax、Rzmin、Rzsd、R3z、Rc、Rcmax、Rcmin、Rcsd、Rt、Rq、Rqmax、Rqmin、Rdsd、Rsk、Rskmax、Rsmin、Rsksd、Rku、Rkumax、Rkumin、Rkusd、Rsm、Rsmmax、Rsmmin、Rsmsd、Rs、R△a、R△amax、R△amin、R△asd、R△q、R△qmax、R△qmin、R△qsd、Rk、Rpk、Rvk、Mr1、Mr2、Rλa、Rλamax、Rλamin、Rλasd、Rλq、Rλqmax、Rλqmin、Rλqsd、Rδc、Rpc、Rmr

波紋度分析：Wa、Wamax、Wamin、Wasd、Wsa、Wca、Wa08、Wc、Wcmax、Wcmin、Wcsd、Wt、Wz、Wzmax、Wzmin、Wzsd、Wp、Wpmax、Wpmin、Wpsd、Wv、Wvmax、Wvmin、Wcsd、Wq、Wqmax、Wqmin、Wqsd、Wsm、Wsmmax、Wsmmin、Wsmsd、Wsk、Wskmax、Wskmin、

Wsksd、Wku、Wkumax、Wkumin、Wkusd、W△q、W△qmax、W△qmin、W△qsd、Wδc、Wmr

原始輪廓分析：Pa、Pt、Pp、Pc、Pv、Pz、Pq、Psm、Psk、Pku、RzJ、Rpq、Rvq、Rmq、Pmr、P△q、Avh、Hmax、Hmin、Area、Pδc、Tilta、

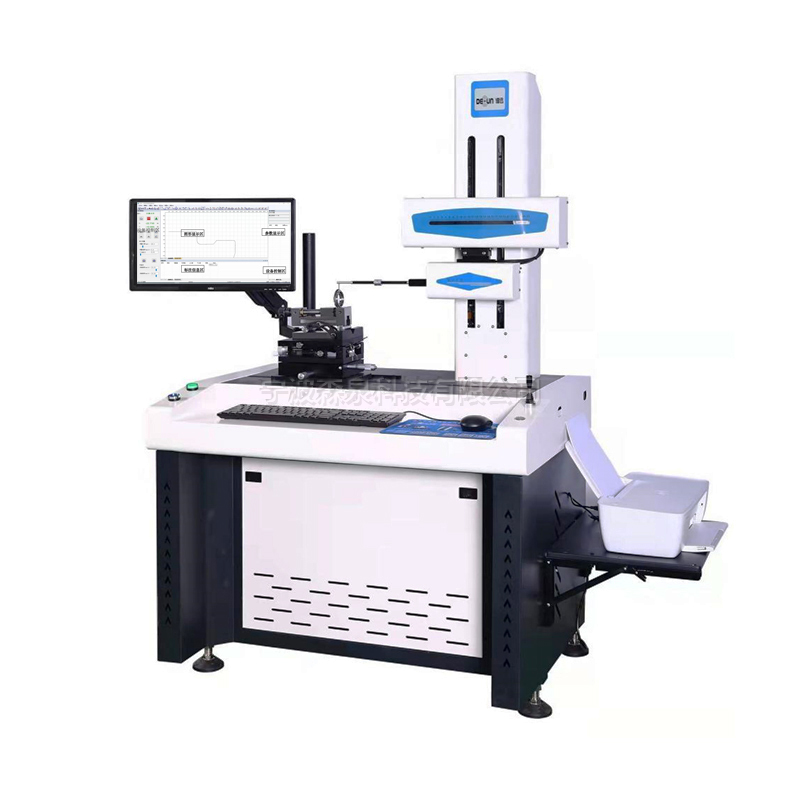

粗糙度輪廓儀一體機即能測量零件表面的宏觀輪廓，又能測量零件表面的微觀輪廓，還可以測量表面粗糙儀 還有一種叫輪廓儀只能測量零件表面輪廓的，是不帶粗糙度測量頭的輪廓儀。
2、關于三坐標測量輪廓度及粗糙度

三坐標測量機是不能測量粗糙度的，至于測量零件表面的輪廓儀，要視三坐標的測量精度及零件表面輪廓度的要求了，如果你的三坐標測量機精度比較高，但零件輪廓度要求不高，是可以用三坐標來代替的。但是，一般來說，汽車零件用三坐標測量機代替不了輪廓儀，因為汽車零件的精度要求一般都比較高，就算精度等級最高的三坐標測量機恐怕也難以勝任汽車零件的測量要求。
