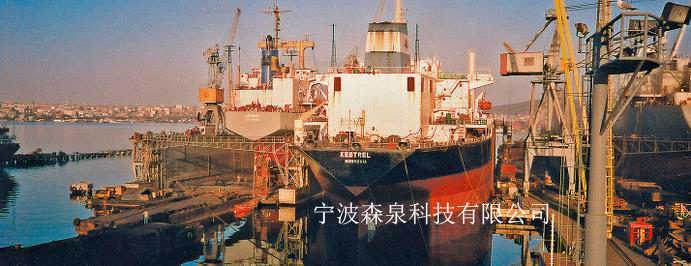

激光測量在造船廠有很多應用，例如建造新船、修理受損船只和定期維護。讓我們給您舉一些針對該行業的對齊解決方案的例子。
軸對準的重要性
實現令人滿意的軸對準對于船舶在使用壽命內的安全可靠運行至關重要。一個意想不到的問題，如船尾管軸承因錯位而失效，導致緊急干船塢和隨之而來的可用性損失，對于一艘小型船舶來說，每次事故的成本可能遠遠超過數千元。例如，更嚴重的問題，包括彎曲的軸和更換更大的船，可能需要花數萬元。
螺旋槳傳動系的激光軸對準

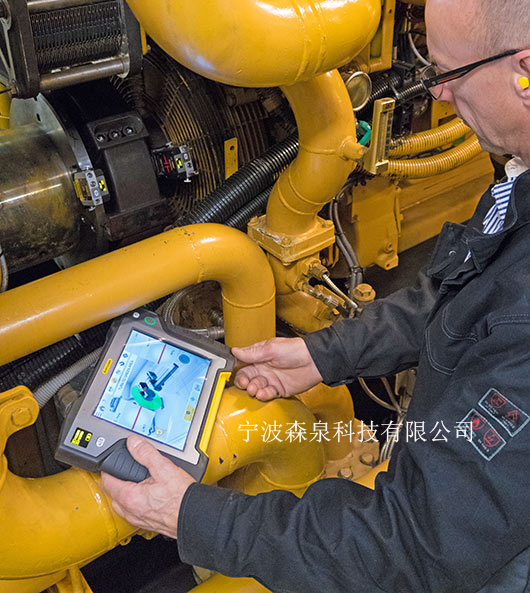

傳動軸和齒輪箱的對準是使用軸對準設備進行的，例如Easy Laser?XT770，測量單元安裝在聯軸器的兩側。大型軸和聯軸器有時很難旋轉。這樣的激光系統是有用的，因為它可以在小到40度的旋轉下計算對準值。
線孔應用
使用安裝在船尾管（或齒輪箱法蘭）一端的軸向表面上的激光發射器和放置在軸承位置的探測器單元，對軸承軸頸與尾管（或變速箱）進行對準。船尾管本身的平直度是用自定中心支架測量的（如下圖所示）。許多大型柴油發動機制造商也使用我們的孔徑對準設備來測量發動機的軸承軸頸。

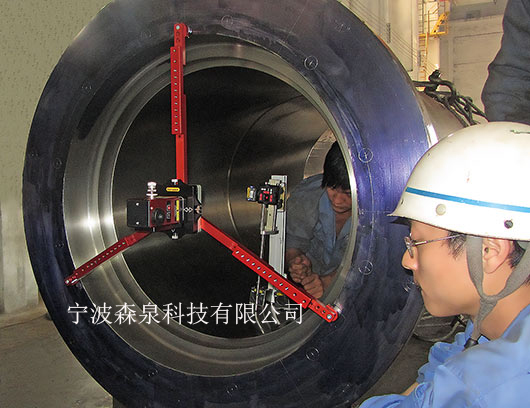

使用自定心支架測量船尾管直線度。
平面度測量
港口和船舶有時有旋轉式起重機。為了使這些軸承無問題地工作，軸承必須是平的。在測量起重機回轉支承的平面度時，使用一個單獨的激光發射器，如Easy laser XT22。磁鐵將變送器固定在法蘭上，探測器放置在軸承的指定點上。系統會自動計算最佳擬合結果以進行最佳調整。

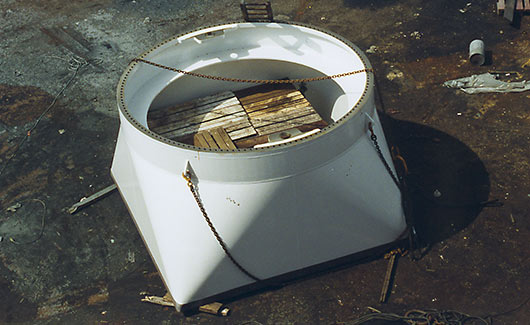

平面度測量是在起重機回轉軸承上進行的。
解決方案
我們對航運業的測量和校準有著豐富的知識。我們開發了用于單軸承驅動線的對準系統，以及用于帶橡膠內襯軸承的驅動線的客戶適應性解決方案。適用于我們激光系統的其他應用是方向舵軸承和噴水裝置的對準。
