恩巴機械是一家瑞典瓦楞紙板行業的轉換機器制造商。2015年，他們從Easy Laser公司獲得了一套測量系統。他們的機器可以在世界各地的包裝行業中找到。由于其可靠的功能、短的設置時間和高的制造速度，恩巴的機器以高生產率和產品質量而聞名。
恩巴機械是做什么的？
簡單地說，他們提供一張帶有柔性版印刷的瓦楞紙板，然后制作槽、打孔、粘合和折疊紙板，制成一個扁平的盒子。最終的包裝必須是最好的質量，因為這通常是你購買商品時看到的第一件事。質量要求意味著包裝也必須堅固，即瓦楞紙板必須通過轉換過程保持其強度。它必須在運輸和搬運過程中保護包裝好的產品，并且必須是可堆疊的。它必須能夠快速生產，并且必須快速將機器轉換為不同的格式。恩巴的一些機器型號每分鐘可生產440張紙。試著想象一下！
對產品質量、機器可用性和制造速度有著嚴格的要求。這對機器質量的重要性有何影響？
這些機器由許多機械部件組成，包括線性導軌和旋轉部件形式的固定部件和移動部件。許多部分是相互依賴的。恩巴對自己和供應商提出了嚴格的要求。一個單獨的測量部門檢查機械加工部件。安裝程序基于綜合經驗以及一般應用的要求和公差。許多機器零件以前都是在我們位于?rebro的生產場所制造的，這需要對制造的部件進行高度控制，并可追溯到生產這些部件的機器。我們現在有許多供應商必須以同樣高的精度進行生產，這意味著我們不得不開發新的程序和尋找新的控制工具。
為什么決定購買激光儀器？
采購該設備主要是為了確保質量，并保證所有機組在支架孔中心與孔中心的對齊以及垂直度和平行度方面正確安裝。必須更換以前的測量方法，如交叉測量和使用專門制造的工具進行測量，以獲得更好的處理和記錄測量結果的方法。我們還認為，該設備可以為我們提供未來測量整個機器線的可能性。許多機器部件又大又重，需要移動測量系統。

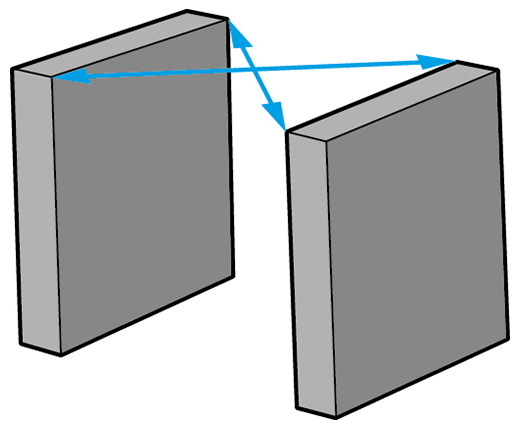

這就是之前交叉測量機器部件的方式。
你為什么選擇Easy Laser？
恩巴的開發部門在早些時候的一次工業博覽會上了解了該產品。Easy Laser對我們的接待方式，以及儀器所提供的多功能性，讓我們很容易做出決定。

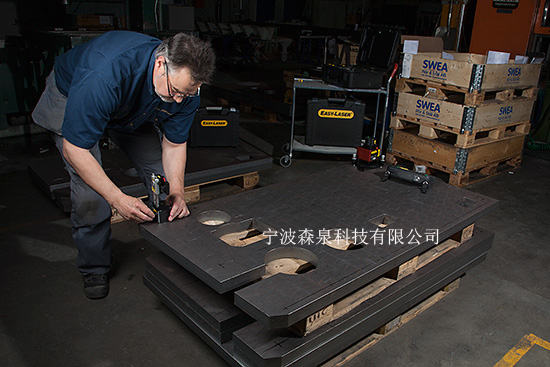

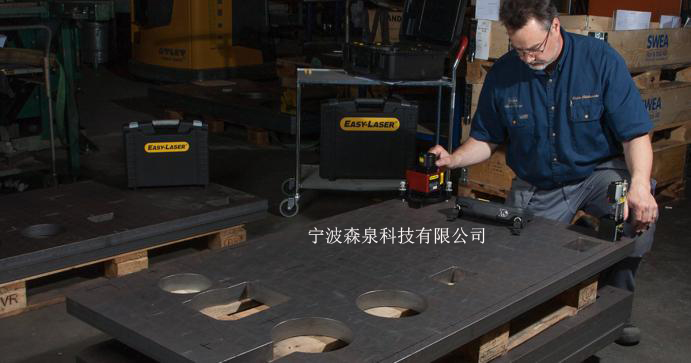

機加工后機器端部的平面度測量。
你提到了多功能性——你進行了哪些測量？
大型、重型部件的平面度測量，以及帶有線性導軌的長梁的直線度測量。在安裝過程中，我們借助孔定心/軸對齊來對齊機器端部。此時，我們還測量直線度和垂直度，以及各種線性運動之間的平行度。這些測量是用配有支架的Easy Laser?E720進行的。為了測量軋輥之間的平行度，我們選擇用軋輥對準系統來補充該系統。這些儀器還用于在機床上進行測量，并檢查輝綠巖表面板是否水平。所以，是的，多才多藝確實是一個正確的詞。

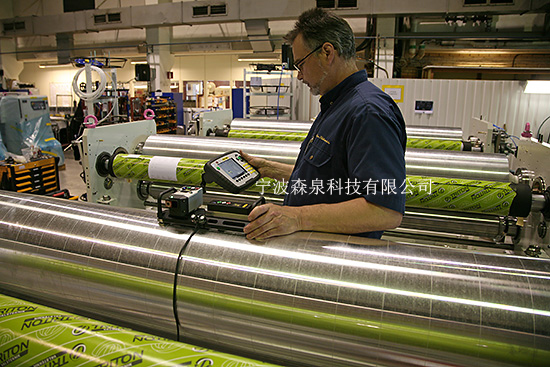

檢查輥平行度
如何獲得有關如何使用這些工具的知識？
該軟件用戶友好，但許多用戶以前從未操作過這種類型的設備。因此，使用Easy Laser進行了兩次培訓，總共持續了4天。培訓是在Emba的辦公場所，在建造中的機器中進行的。將理論與實踐練習穿插在一起的訓練被分為兩部分，參與者在第一節課中開始基本的幾何測量和孔中心。在第二次會議期間，重點是輥平行度的測量，以及檢測器的功能檢查和激光發射器的調平。
之前是如何進行測量的？Easy Laser提供了哪些附加值？
在一些測量中，我們更換了設備和千分表。使用激光儀器可以更快地進行測量，如果您不確定測量數據，則很容易重復測量。然而，最重要的是，測量結果更加可靠。例如，我們在梁上安裝了線性導軌，這些導軌必須與安裝在其他梁上的其他線性導軌平行移動。當我們在使用千分表之前測量這些時，我們無法像現在一樣捕捉局部偏差。

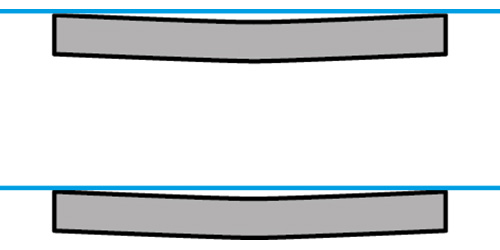

線性導軌可以是平行的，但兩個梁可能在同一位置彎曲。
我們的激光儀器現在也為我們提供了精確定位這些偏差的機會。在某些情況下，早期的測量程序已經被取代，因此我們現在從不同的位置測量機器，這與機器的條件更相關。有些測量以前沒有進行過。我們現在可以進行這些測量，這為我們與供應商的討論提供了基礎，并有助于我們不斷提高質量。

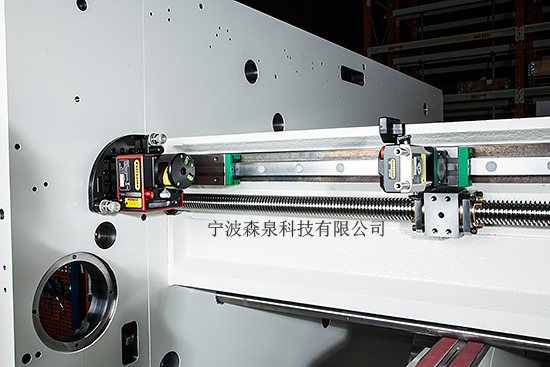

測量直線導軌的直線度。
測量輥彼此平行，如果它們不平行會發生什么？
一些最關鍵的輥位于打印機中。如果滾筒沒有正確對齊，這可能會導致印刷品在包裝上的位置不正確，這是不可接受的。如果進料臺未與機器線對齊，則會導致打印圖像彎曲、槽傾斜、沖壓傾斜以及折疊結果超出規定公差，所有這些都是完全不可接受的。由于Emba的機器以其良好的格式范圍和高的機器速度而聞名，因此從單元級到整個機器線的機器對齊是實現良好最終結果（即完美盒子）的一個重要方面。
Easy Laser系統檢查軋輥平行度的優勢是什么？
在建造單元時，我們依靠交叉測量方法以及借助精密水準儀進行水準測量。交叉測量方法很困難，因為訪問參考點可能很困難或根本不存在。在安裝機器時，我們依靠專門制造的裝置之間的墊片來實現平行度和調平精度。在可能的情況下，我們可以使用卷尺對兩個單獨的卷筒進行測量。使用激光儀器，我們有可能測量機器的全部或部分，以便隨后在“實時”模式下監測軋輥的任何調整。

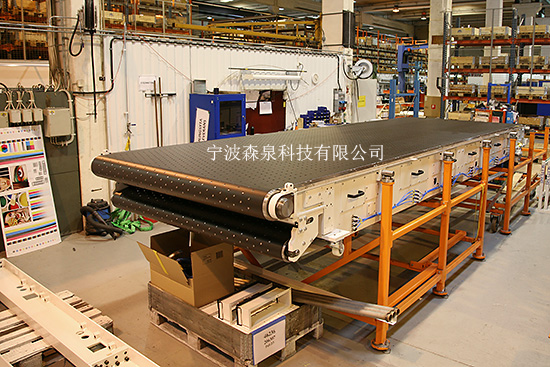

進料器工作臺是機器的另一部分，使用Easy Laser?進行測量。這里的目的是檢查，例如，軋輥是否平行并與工作臺成直角。
在運輸過程中，您的機器在集裝箱中被拆分成更小的單元，并在客戶所在地現場重新組裝。這一定對您的技術人員提出了很高的要求？
絕對地在移交給客戶之前，我們根據特殊的測試協議進行測試。測試是在類似生產的條件下進行的，例如，對印刷、槽和沖頭位置的套準變化進行測量。無論機器速度如何，印刷、槽和沖頭的位置都必須能夠在公差范圍內重復。未來，借助新獲得的激光儀器，新的測量方法將確保更好地控制機器設置，這將使EMBA機器更快、更安全地啟動生產。
