E930擠出機系統主要用于測量擠出機管道的直線度和指向。另一個應用可以是例如液壓管道。經過深思熟慮的系統設計確保了測量過程的快速和準確?？梢詼y量直徑低至47毫米。

為什么對齊？

對齊的擠出機導致：

?擠出機螺桿和管材的撕裂更少。

?生產材料的質量均勻。

?降低能耗。

?降低備件消耗

.?增加了機器時間的可用性。

四個步驟

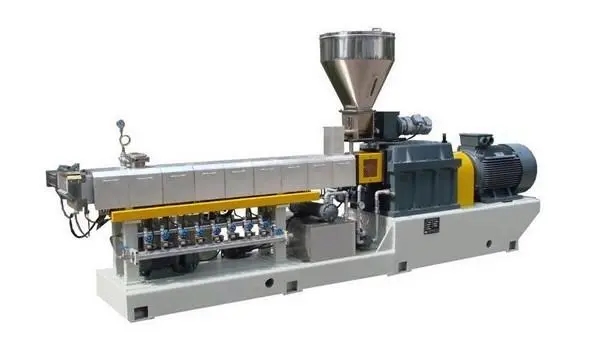

擠出機設備的部件對齊可分為四個步驟：

①主軸中心的對齊-出口齒輪箱主軸中心與出口擠出管中心線的對齊。

②主軸中心的對齊-入口齒輪箱主軸中心與入口擠出管中心線的對齊。

③擠出機管的直線度

④電機-齒輪箱的對準電機和齒輪箱之間的傳動的對準。

1、安裝設備

當直徑較?。s200毫米）時，您可能需要使用有線單元而不是無線單元。

①將激光發射器連接到磁性支架、輪轂銷或可旋轉母線（用于齒輪箱無法旋轉時）。

②將激光器連接到齒輪箱主軸上。

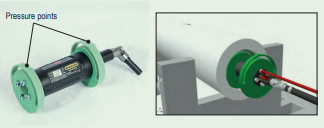

③用4+4個M5x16螺釘、電纜以及延長桿接頭將探測器安裝在兩個適配器上。檢測器標簽朝向適配器處的壓力點。

④將帶有適配器的檢測器放置在擠出機管的出口中。

適配器

制造為適合管道，允許偏差為±1 mm[±0.04“]

2、主軸中心

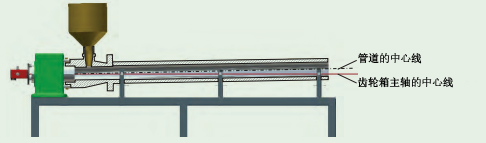

心軸的中心線與擠出機管的中心線重合是很重要的。否則，入口端的螺釘將被壓在管子上，這將導致螺釘和管子的異常撕裂，并增加能量消耗。這種撕裂也會在所生產的材料中產生金屬碎片。

齒輪箱和擠出機管通常連接在一起，這使得人們很容易相信主軸的中心線總是與擠出機管的中心線重合。然而，齒輪箱由于其重量可能會在其連接處彎曲，并發生平行偏移。

在對準過程中，我們旋轉檢測器和主軸。通過這種方式，我們可以讀取心軸的中心線與進口端管道的中心線的比較情況。對連接處不可接受的錯位進行調整或填隙。

3、齒輪箱與管對齊

①將激光發射器安裝在齒輪箱主軸的末端。

②將靶安裝在管的末端，并借助其同心圓將其調整到中心。

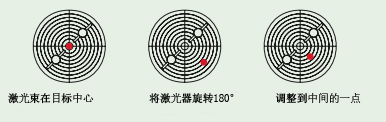

4、粗略對齊

確保激光束直接擊中目標。反射可能看起來像是激光束。

①將激光束大致對準目標的中心。使用激光器上的螺釘進行調整。

②將激光發射器旋轉180o。

③將激光束調整到目標中心的一半位置。

④移除目標。

5、測量

①將探測器放置在進口管內180o的位置。

②選擇以啟動程序“值”。

③選擇以將值清零。

④將激光發射器旋轉180°。

⑤選擇可將值減半。

⑥使用傾斜螺釘將激光束調整為零。

⑦將探測器旋轉180°（±1°）。

⑧按下可記錄值。

⑨將探測器移到管道出口，然后將其旋轉180°（±1°）。從第3點開始重復該程序，并讀取齒輪箱相對于管出口的指向方向

結果

齒輪箱-管

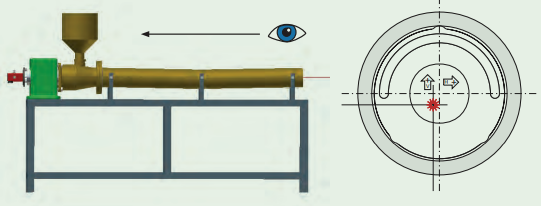

始終查看從探測器上看到的測量結果。

正值V表示齒輪箱指向下方，正值H表示齒輪箱向左。

結果向用戶顯示位置相對于激光束是高還是低。
