法蘭平面度測量是一個重要的工藝過程，主要用于評估法蘭表面的平整程度。具體來說，這個過程涉及確定理想平面，并以該理想平面作為基準來計算各測量點到基準平面的絕對距離值，最終取最大值作為平面度的指標。

1、準備工作

?確保良好的測量環境。強烈的陽光、警示燈、振動和溫度梯度會影響讀數；

?確保表面清潔；

?使用程序值、法蘭平面度或目標進行設置。你要求的公差越嚴格，設置和調平不準確就越嚴重；

?使用合格的安全帶固定激光發射器。

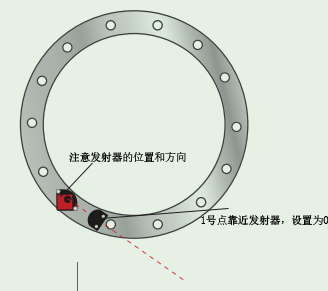

①將激光發射器（D22或D23）放置在法蘭上，請參見圖。

②將探測器靠近發射器。

③做一個標記，標出探測器的位置。

④調整探測器或目標，直到激光束擊中中心。

⑤如果使用測量程序，請選擇將1號設定點歸零。

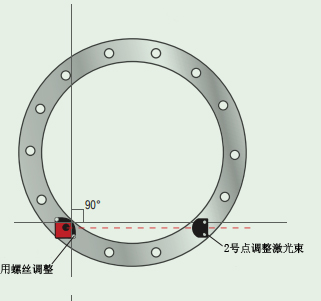

⑥將探測器移動到第二點，見圖。

⑦通過轉動發射器傾斜臺上的螺釘來調整激光束。水平至±0.05 mm或更好。

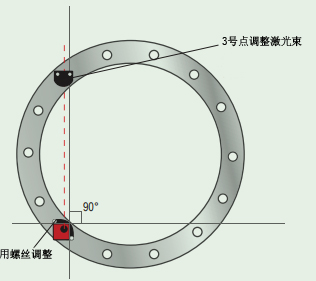

⑧將探測器移動到第三點，見圖。

⑨通過轉動發射器傾斜臺上的螺釘來調整激光束。水平至±0.05 mm或更好。

重復此步驟，直到所有三個參考點都在±0.1 mm范圍內。

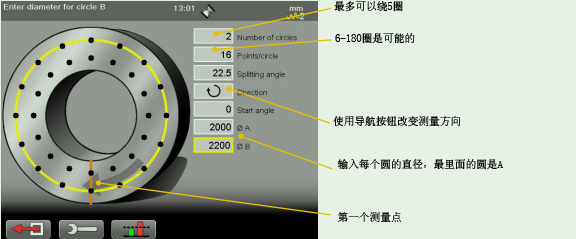

2、輸入距離

  可以測量1到5個測量點，例如內圓、中圓和外圓，以便看到法蘭的錐度。每個圓可以有6-180個測量點。可以按不同的順序測量點，先測量內圈或外圈，或沿徑向測量。

①選擇和以打開“法蘭平面度”程序。

②輸入距離，用確認。

③選擇以繼續測量視圖。

3、拆分角度

  當您輸入測量點的數量時，會自動計算分割角度。如果你知道分裂角度，就可以輸入它并獲得測量點的數量。

起始角度

默認情況下，第一個測量點設置為0o。如果要從其他地方開始，請選擇一個開始角度。

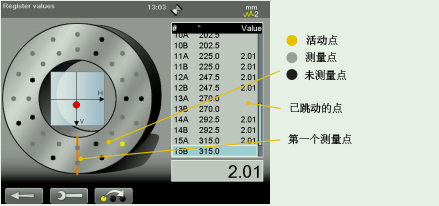

4、測量

①如果要垂直測量法蘭，請使用合適的安全帶固定激光發射器。

②按下可記錄測量值。已記錄的點將變灰。活動點為黃色。

5、結果

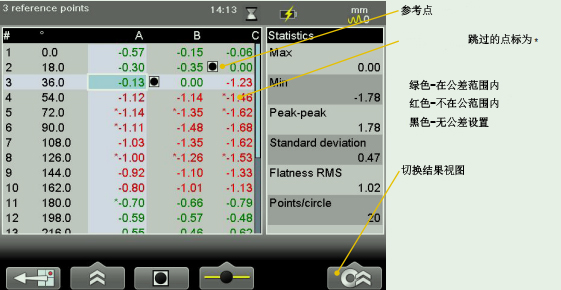

法蘭表視圖

選擇和以顯示“表格”視圖。使用導航按鈕在表格中移動。測量時已跳過標有*的點。

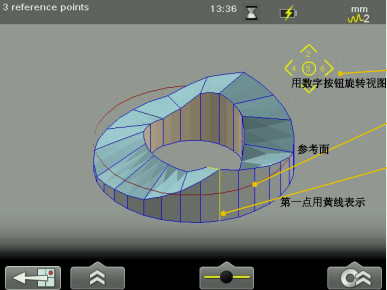

法蘭3D視圖

選擇和以顯示3D視圖。

使用數字按鈕旋轉視圖。

?按鈕2、4、6和8可旋轉3D視圖。

?按鈕5返回到初始視圖。

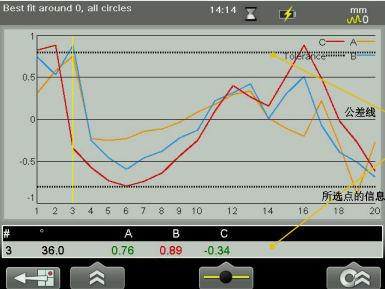

法蘭圖形視圖

選擇和以顯示“圖形”視圖。在這個視圖中，您對結果有一個很好的概述。使用導航按鈕在圖形中移動。
